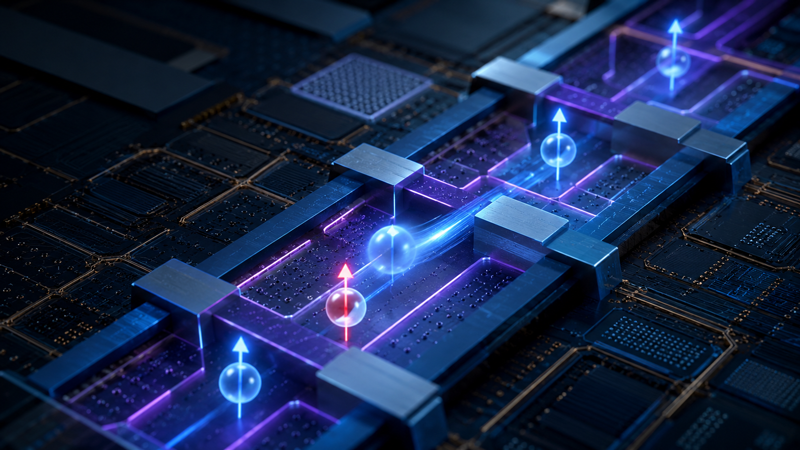

과학자들은 이동 가능한 큐비트가 있는 유연한 양자 프로세서를 발표했으며, 제작 및 운영이 간편합니다

새로운 양자 아키텍처: 반도체와 원자 접근법의 유연한 통합

네덜란드 과학자들, 델프트 공과대학교(Delft University of Technology) 직원 및 QuTech 회사가 인텔과 함께 혁신적인 양자 계산 설계를 발표했습니다. 이 설계는 두 가지 전통적 기술인 반도체 기반 스핀 큐비트와 원자/이온 시스템을 결합한 것입니다.

왜 중요한가
* 대량 생산 – 반도체 칩은 쉽게 확장 가능하지만, 그 "프로그래밍"은 알고리즘의 유연성을 제한합니다.

* 유연성과 이동성 – 원자 및 이온 큐비트는 레이저 핀셋으로 이동시킬 수 있어, 자유롭게 연결을 형성하고 오류 정정 스킴을 빠르게 변경할 수 있습니다.

새로운 아이디어는 두 세계의 장점을 결합합니다: 반도체의 소형화와 통합과 원자 시스템에서처럼 큐비트를 동적으로 이동시키는 능력입니다.

작동 방식
1. 양자 점 – 단일 전자를 보유하는 작은 구조물입니다. 이 전자의 스핀은 큐비트 역할을 합니다.

2. 이동 – 한 지점에 "잠겨" 있지 않고, 전자는 전기 신호를 이용해 양자 점 체인을 따라 이동합니다. 이는 이온 트랩에서 원자가 이동하는 방식과 유사합니다.

3. 상호작용 – 두 큐비트가 가까워져 파동 함수가 겹치면 2-큐비트 연산(예: 얽힘)이 수행됩니다. 연산 후에는 다시 원래 위치로 돌아갑니다.

실험 결과
* 여섯 개의 양자 점으로 구성된 선형 배열에서 2-큐비트 게이트 정확도 > 99 %를 달성했습니다.

* 약 87 %의 정확도로 양자 상태 전송이 시연되었습니다.

* 큐비트를 이동시켜도 코히런스 손실은 거의 관찰되지 않았습니다.

아키텍처
* 저장 영역 – 큐비트가 연산을 "기다리는" 고정된 장소입니다.

* 운반 경로 – 전자를 저장 영역 간에 이동시키는 경로입니다.

* 상호작용 영역 – 두 큐비트가 상호작용하고 논리 게이트를 수행할 수 있는 특수 구역입니다.

이 구조는 칩 제작 후 오류 정정 스킴이나 알고리즘에 따라 큐비트 간 연결을 바꿀 수 있게 하여, 전통적인 공장 생산 칩에서는 불가능한 유연성을 제공합니다.

결론
제안된 시스템은 반도체 양자 점의 대량 생산 단순함과 원자 큐비트의 이동성 및 적응성을 결합합니다. 이는 알고리즘을 "실시간"으로 변경할 수 있는 보다 유연하고 확장 가능한 양자 컴퓨터로 가는 길을 열어줍니다.
