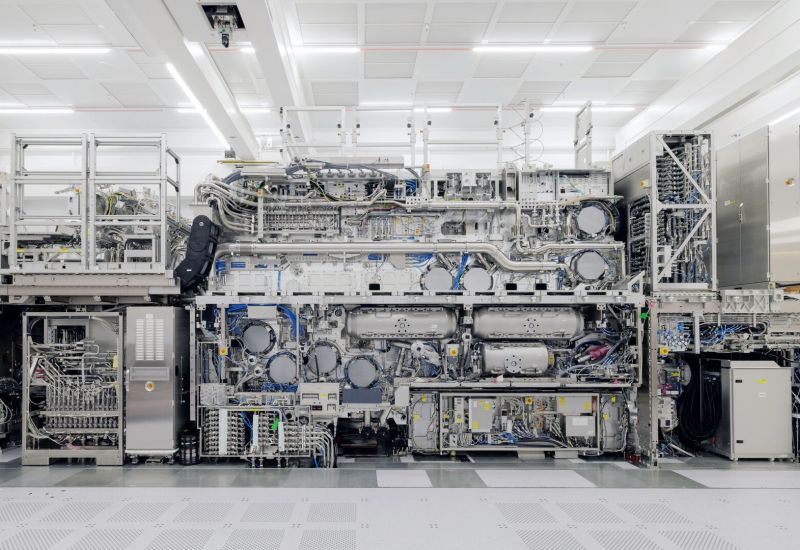

ASML은 초미세 칩 대량 생산을 위한 High-NA EUV의 최종 준비를 발표했습니다

ASML은 고수준 수치 개구(High‑NA) 장비에 대한 칩 제조업체의 관심을 끌고 있다

고수준 수치 개구(EUV‑스캐너)를 사용하지 않고 칩을 생산하려는 마이크로칩 제조업체들은 이미 ASML의 새로운 리소그래피 시스템에 관심을 보이고 있다. 네덜란드 회사는 시험 결과가 장비가 대량 생산 준비가 되었다고 확신한다.

기술 이사로부터 핵심 데이터

ASML 기술 이사 마르코 피터스는 Reuters에 고수준 수치 개구 EUV 스캐너 테스트 결과를 통해 회사가 다가오는 기술 회의에서 이를 샌호세에 선보일 계획이라고 밝혔다. 최신 스캐너를 사용한 시험에서 2 nm 이하 공정으로 약 500,000개의 실리콘 웨이퍼를 처리할 수 있었다.

시리즈 생산 준비

각 스캐너는 약 4억 달러가 소요되지만 ASML은 이 장비들이 "형식적으로" 대량 생산에 적합하다고 주장한다. 장비는 필요한 노출 정확도를 제공하며 설정 및 수리로 인한 가동 중지 시간은 20 % 이하이다. 이는 최첨단 칩의 시리즈 생산에 적합하게 만든다.

고객 적응 기간

그럼에도 불구하고 고객들은 고수준 수치 개구 EUV 기술을 완전히 도입하려면 2~3년이 더 필요할 것이다. 이미 인텔, TSMC 및 삼성과 같은 거대 기업들이 이 장비를 연구 중이다.

연말까지 ASML은 가동 중지 시간을 10 %로 줄이고 스캐너 효율성을 개선할 계획이다. 회사는 고객에게 상세 데이터를 제공하여 새로운 세대 리소그래피로 전환하는 것이 타당하다는 것을 설득하려 한다
